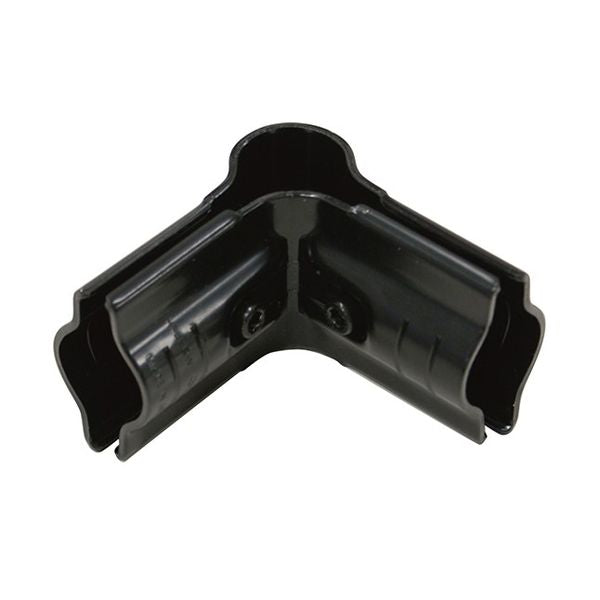

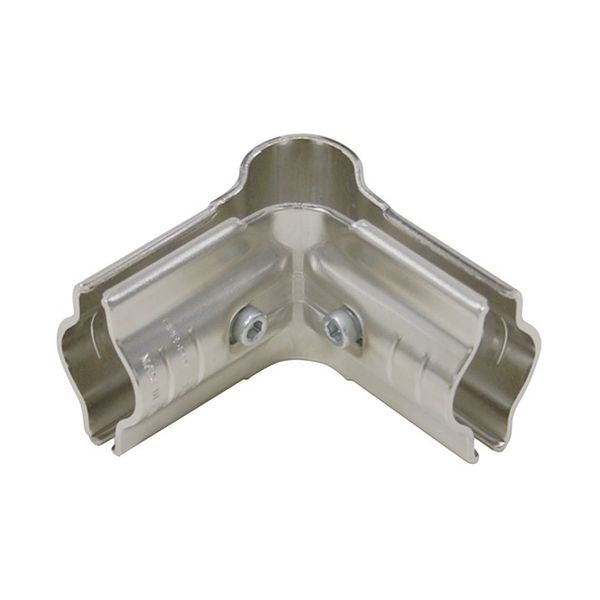

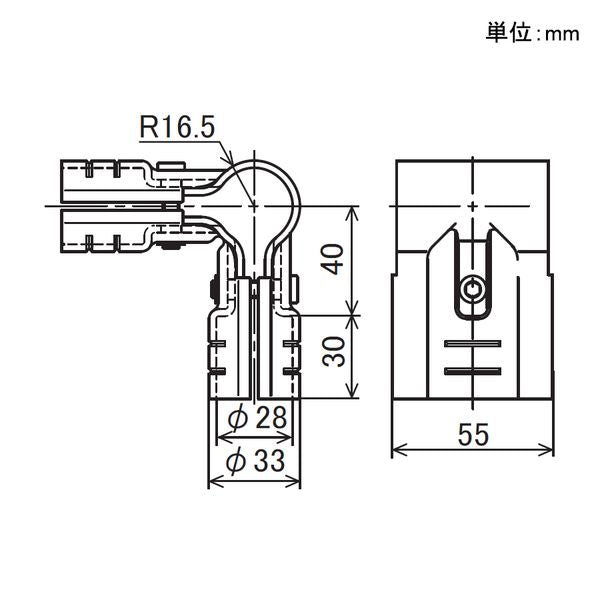

イレクター Φ28 メタルジョイント パネル用 HPEJ-2W

購入前にご確認ください

• パネルを差し込む部分は、幅約3.5mm・深さ約11mmです。
• 使用できるパネルの厚さは3mmが目安です。
• 一面の大きさが600×1200mmを超えるものを製作する場合は、大きさに応じて補強用のパイプを追加してください。

商品の特長

• Φ28パネルキャッチパイプに対応した、組み立て・分解ができるメタルジョイントです。

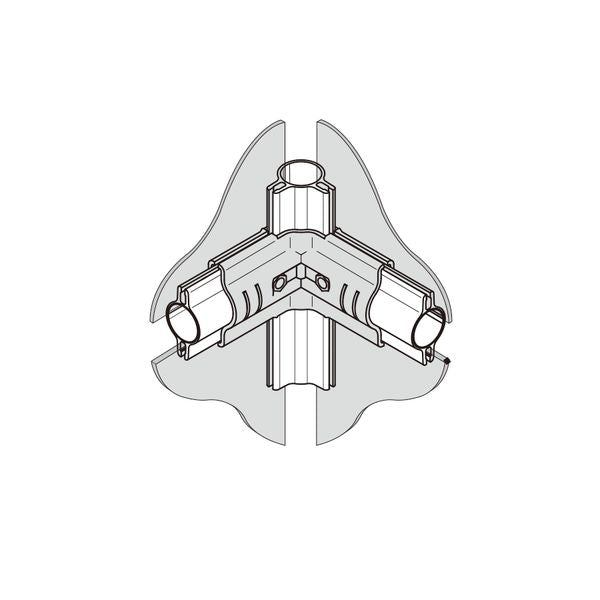

• パネルキャッチパイプと組み合わせることで、パネルを差し込んだ面構造を製作できます。

商品仕様

使用できるパネル

パネルキャッチには、穴のないパネルと、直径5mmの穴が15mm間隔で開いているパンチングパネルがあります。

• 537×837×厚さ3mm
• 537×1137×厚さ3mm

このほか、市販の厚さ3mmの板なども使用できます。用途や使用環境に合わせてお選びください。

組み立てについて

• HPEJ-2Wをパネルキャッチパイプへ取り付け、ボルトを締めて固定してください。
• 防錆のため、パイプの切り口にJ-110Aを取り付け、イレクター専用サンアロー接着液（EY-30、EY-50、EY-100）で接着してください。

パイプとパネルの寸法

パイプの長さは、外寸法または芯寸法を基準にして、ジョイントや部品の寸法を差し引いて求めます。

メタルジョイントを使用した場合

パイプ寸法の計算

900mm（外寸法）
－34mm（ジョイント半径17mm×両端）
－55mm（ジョイント中心からJ-110A先端まで27.5mm×両端）
－6mm（J-110Aの厚み3mm×両端）
＝805mm（必要なパイプ寸法）

パネル寸法の計算

900mm（外寸法）
－62mm（ジョイント端部からパイプ端部まで30.5mm×両端）
＝839mm（必要なパネル寸法）

使用上の注意

• 製作物の強度は、構造・サイズ・使用するジョイントなどによって異なります。
• 用途・使用環境・荷重のかかり方を十分に考慮して設計してください。
• ねじれやたわみが発生すると、製作物が破損するおそれがあります。
• パネルキャッチにはめたパネルの上に、人や重量物を載せる棚などを製作しないでください。
