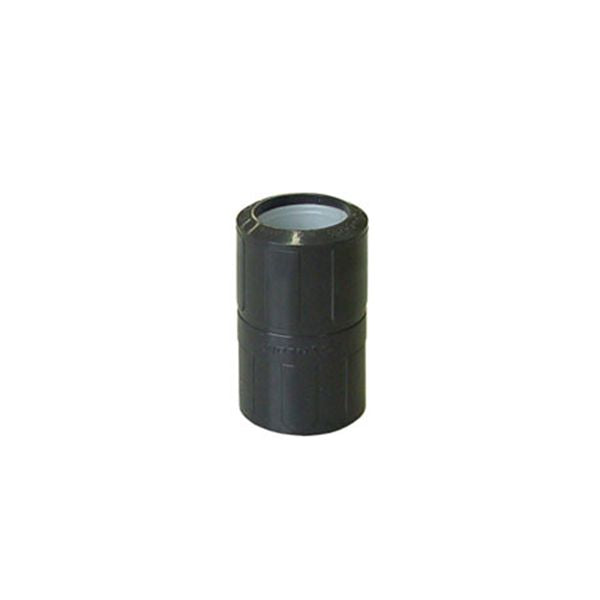

イレクター Φ28･32 プラスチックジョイント 異径 JE-101SET

購入前にご確認ください

• Φ32側には、Φ32軽量イレクターパイプ（HB3）をご使用ください。
• やむを得ずΦ32イレクターパイプ（HB）を使用する場合は、通常とは組み立て方法が異なります。下記の手順をご確認ください。

商品の特長

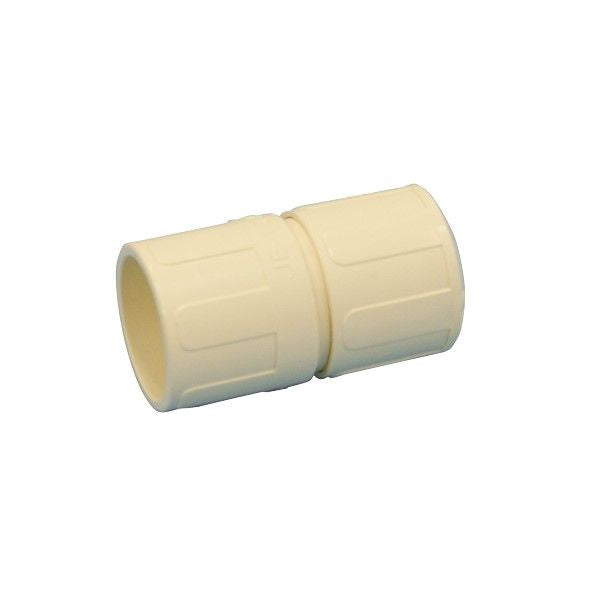

• Φ28イレクターパイプとΦ32イレクターパイプを接続する、接着固定式の異径プラスチック製ジョイントです。

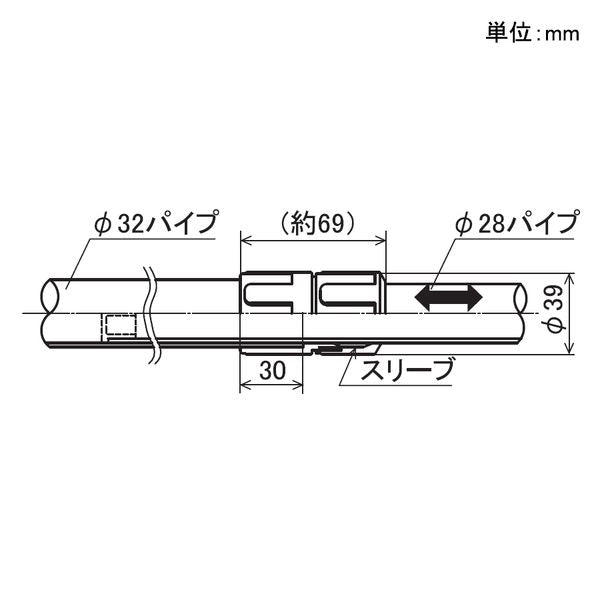

• Φ32軽量イレクターパイプにΦ28イレクターパイプを差し込み、伸縮できる構造を製作できます。

商品仕様

組み立てについて

接着には、イレクター専用サンアロー接着液 （EY-30、EY-50、EY-100）をご使用ください。

1. Φ32軽量イレクターパイプ（HB3）とJE-101Aを接着します。



   Φ32イレクターパイプ（HB）を使用する場合

   やむを得ずΦ32イレクターパイプ（HB）を使用する場合は、Φ28イレクターパイプ（H）を差し込んだ状態でJE-101Aを接着してください。

   Φ28イレクターパイプは、接着時にΦ32イレクターパイプの内径との隙間を確保するために使用します。接着が乾燥した後、取り外してください。

   Φ28イレクターパイプを差し込まずに接着すると、Φ32イレクターパイプ内側の溶接ビードと干渉し、Φ28イレクターパイプを挿入できなくなるおそれがあります。

2. JE-101BにJE-101Cをセットします。



3. Φ28イレクターパイプの端部にJ-110Aを接着します。



4. 手順2で組み立てた部品にΦ28イレクターパイプを通し、手順1で組み立てた部品へ差し込みます。 その後、JE-101BをJE-101Aにねじ込みます。

   ねじがかみ合ってから5回転させると、Φ28イレクターパイプの固定が始まります。 さらに約1/3回転させて増し締めしてください。 締め付けトルクの目安は約4.9N・m（50kgf・cm）です。
