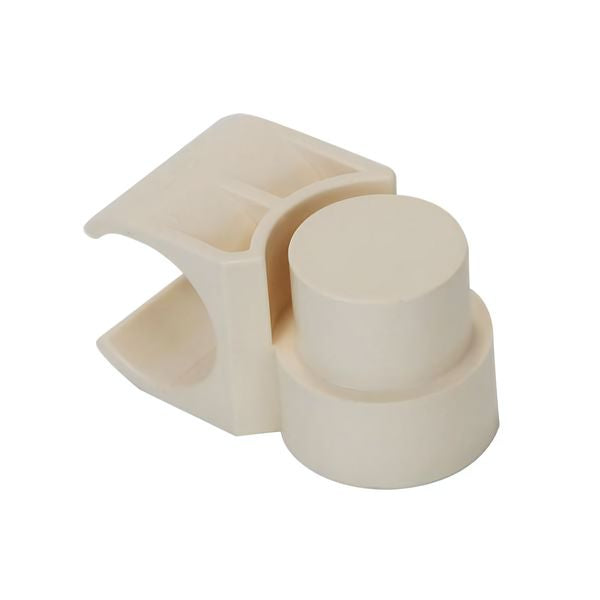

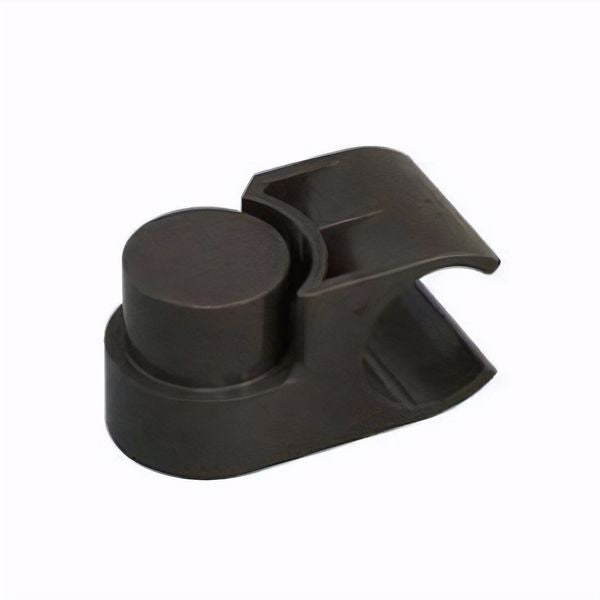

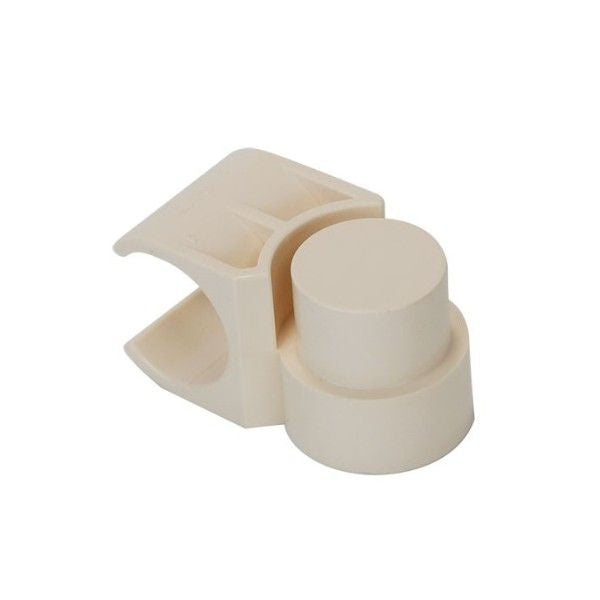

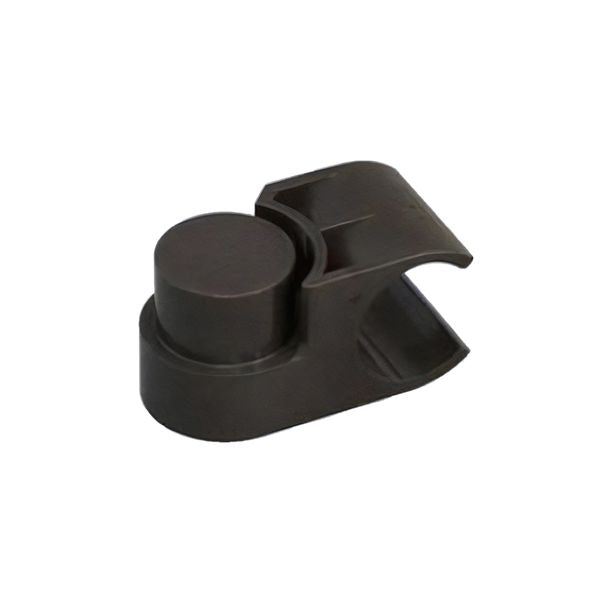

イレクター Φ28 自在プラスチックジョイント JG-7

購入前にご確認ください

• 本商品は単体では使用できません。別売りの自在ジョイント部品と組み合わせて使用してください。
• 組み合わせる部品によって、設定できる角度や接続形状が異なります。

商品の特長

• Φ28イレクターパイプに対応した、接着固定式の自在プラスチックジョイントです。
• 2つの自在ジョイント部品を組み合わせることで、接続するパイプを自由な角度に設定できます。
• 部品の組み合わせによって、少ない種類の部品でさまざまな形状を製作できます。

商品仕様

自在ジョイントの種類と組み合わせ

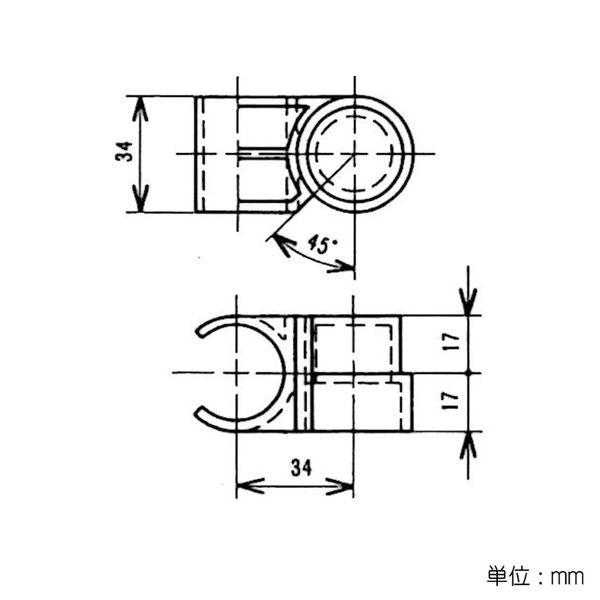

自在ジョイントは、組み合わせる部品によって接続形状や設定できる角度が異なります。次の寸法図と組み合わせ一覧表をご確認ください。

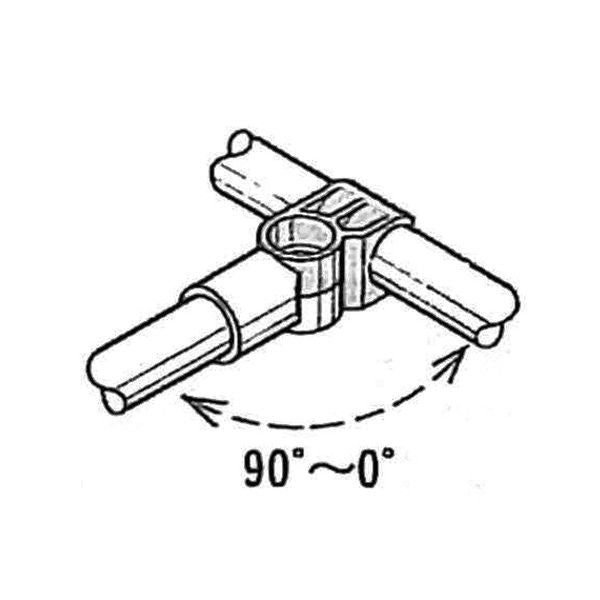

設定できる角度と使用例

組み合わせる部品により、0～90度、90～180度または0～360度の範囲で角度を設定できます。

角度の決め方

ジョイントに刻まれた角度目盛、または角度定規を使用して角度を決めます。

組み立てについて

• 自在ジョイントを組み合わせて角度を決めた後、イレクター専用サンアロー接着液（EY-30、EY-50、EY-100）で接着してください。
