イレクター Φ28 プラスチックジョイント パネルキャッチ用 JPE-5

購入前にご確認ください

• パネルを差し込む部分は、幅約3.5mm・深さ約11mmです。
• 使用できるパネルの厚さは3mmが目安です。
• 一面の大きさが600×1200mmを超えるものを製作する場合は、大きさに応じて補強用のパイプを追加してください。

商品の特長

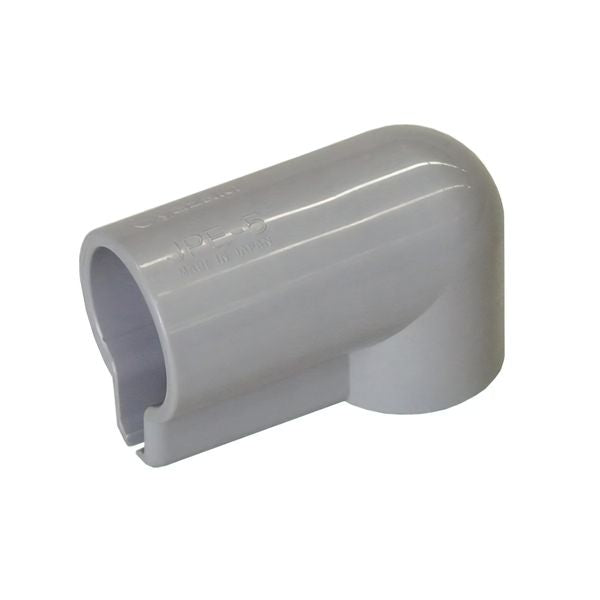

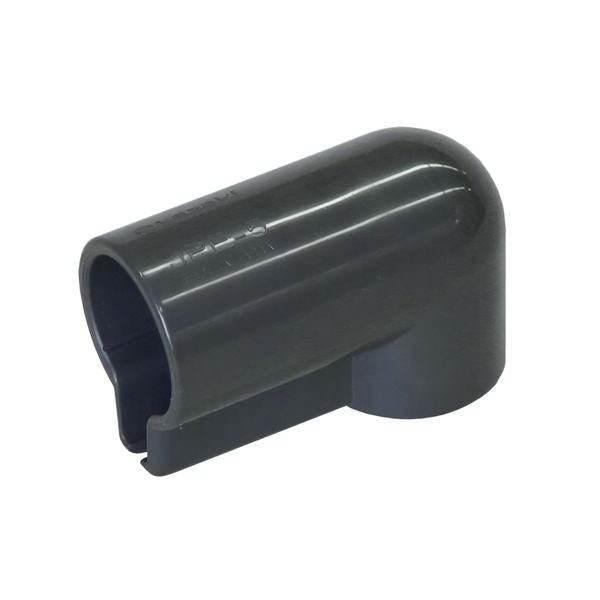

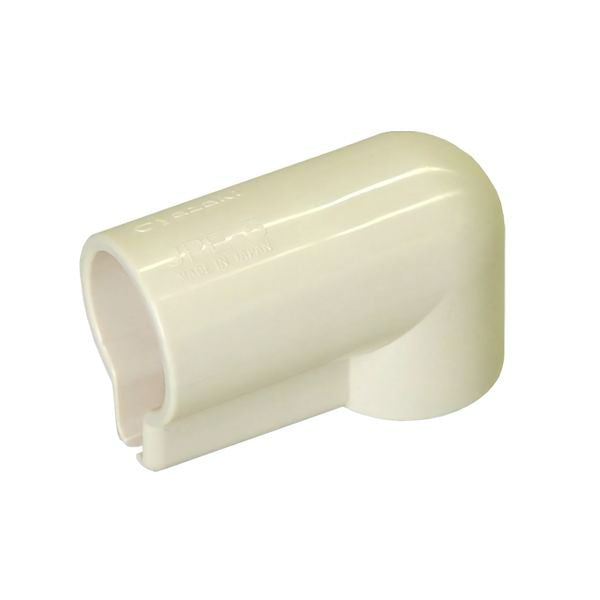

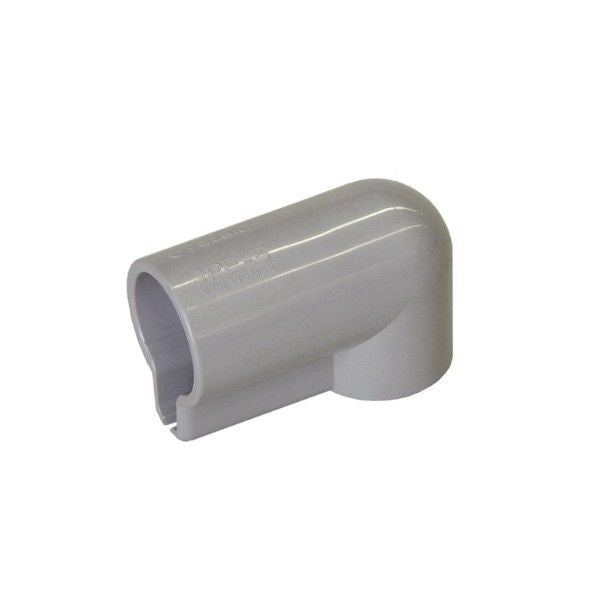

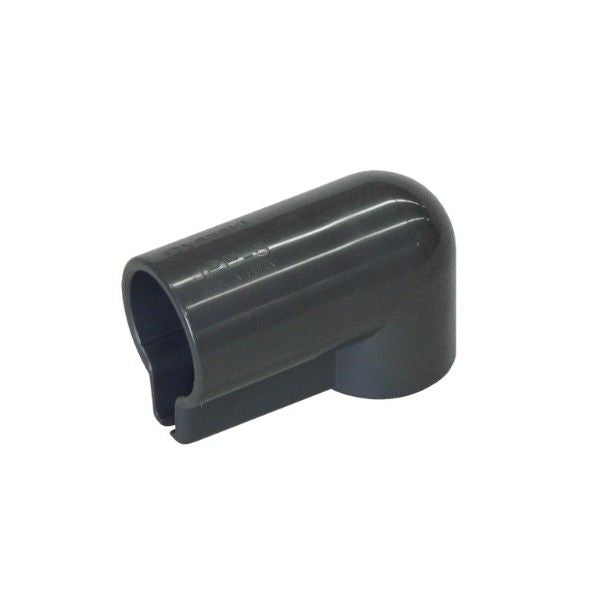

• Φ28パネルキャッチパイプに対応した、接着固定式のプラスチック製ジョイントです。

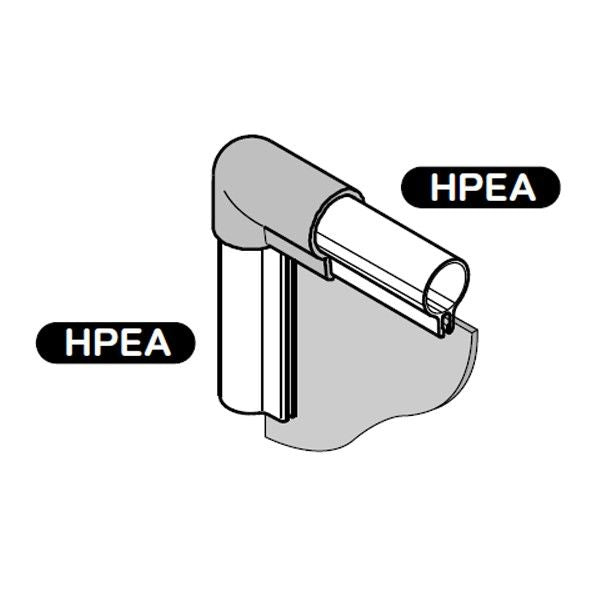

• パネルキャッチパイプと組み合わせることで、パネルを差し込んだ面構造を製作できます。
• コーナー部分の組み立てに使用します。

商品仕様

使用できるパネル

パネルキャッチには、穴のないパネルと、直径5mmの穴が15mm間隔で開いているパンチングパネルがあります。

• 537×837×厚さ3mm
• 537×1137×厚さ3mm

このほか、市販の厚さ3mmの板なども使用できます。用途や使用環境に合わせてお選びください。

組み立てについて

• Φ28パネルキャッチパイプへ取り付けた後、イレクター専用サンアロー接着液で接着してください。また、防錆のため、パイプの切り口にJ-110Aを取り付け、イレクター専用サンアロー接着液で接着してください。

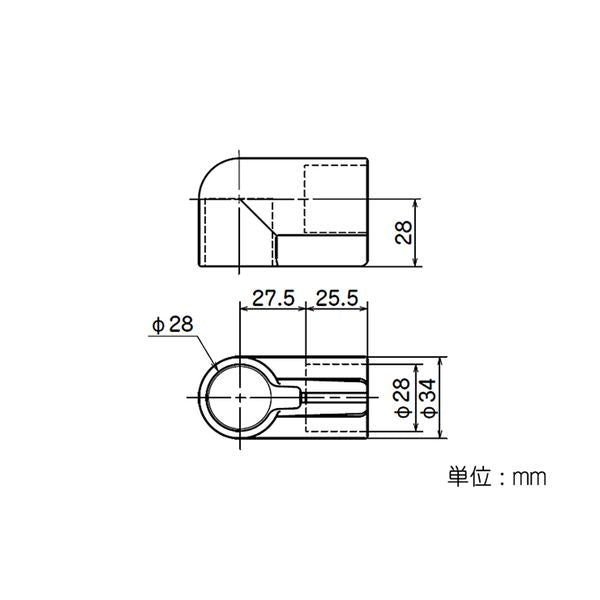

パイプとパネルの寸法計算

パイプの長さは、外寸法または芯寸法を基準にして、ジョイントや部品の寸法を差し引いて求めます。使用するジョイントの組み合わせによって、必要なパイプ寸法が異なります。

JPE-4などを使用した場合

JPE-5などを使用した場合

パイプ寸法Aの計算

900mm（外寸法）
－34mm（ジョイント半径17mm×両端）
－55mm（ジョイント中心からJ-110A先端まで27.5mm×両端）
－6mm（J-110Aの厚み3mm×両端）
＝805mm（必要なパイプ寸法）

パイプ寸法Bの計算

900mm（外寸法）
－34mm（ジョイント半径17mm×両端）
－6mm（J-110Aの厚み3mm×両端）
＝860mm（必要なパイプ寸法）

パネル寸法の計算

900mm（外寸法）
－62mm（ジョイント端部からパイプ端部まで31mm×両端）
＝838mm（必要なパネル寸法）

使用上の注意

• 製作物の強度は、構造・サイズ・使用するジョイント・接着状態などによって異なります。
• 用途・使用環境・荷重のかかり方を十分に考慮して設計してください。
• ねじれやたわみが発生すると、製作物が破損するおそれがあります。
• パネル部分に人や重量物が載る構造物や棚は製作しないでください。
